規格參數

包裝能力：150-180袋/小时

包裝重量: 25kg/袋

額定電壓：380V ±10% 50HZ

功率: 2KW

耗气量: 175Nm³/小时

重量：約1t

适用袋子: 纸袋，重膜袋(厚度0.18-0.25mm）

袋子尺寸: 宽(400-600)mm×高(700-1100)mm

設備尺寸：3920×3160×2200MM(标準設備)

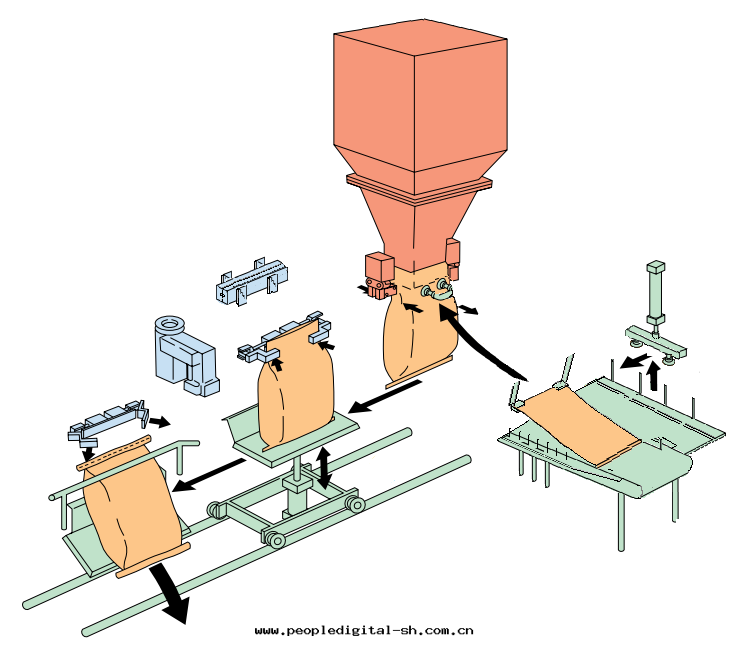

示意图

1.袋库

把袋子放整齐，頂部開口朝前。袋库可填裝大約50个袋。

2.吸袋提取單元

一次取一个袋子，進行橫向移動，然後放在空袋整形位置。

3.空袋整形

每个袋子的两邊都有檔尺回縮收緊以确保袋子位置中心。

4. 夾袋送袋裝置

袋子的两邊用30毫米宽的夾子夾住後，送往下料口。

5.開袋裝置

吸盤拉動袋子口，然後用真空發生器釋放。當真空打開袋口时，夾子向內移動。

5.下料口

特殊設計的膨脹喷口（旋轉90度的傳統漏斗）填充産品。夾鉗在填充後伸出以展開角撐闆。

6.载台小車及袋底拍擊裝置

裝填開始时，輸送台車移動到下料位置。底部的拍打闆從下面支撐袋子，拍打袋子排气夯實物料。

7.袋封口機

袋子灌裝完成後，在载台小車上直接被加热裝置進行加緊後進行袋口热封，或送入縫紉機處進行袋口的縫合。

8. 倒袋裝置（客户選配）

封口完成後的袋子直接被载車小車送至規定位置时，小車底闆傾斜将袋子進行倒袋送入下一环节或直接立袋送入下一輸送機處。
